Manual Técnico de
Mantenimiento y Reparación para
Motores Eléctricos Trifásicos de la
empresa Electrotécnica Halley de
Guarenas C.A,
ELECTROTECNICA HALLEY DE GUARENAS C.A.
Para elaborar el manual técnico de mantenimiento y reparación para motores eléctricos trifásicos de la
empresa electrotécnica Halley de Guarenas C.A, es importante conocer una serie de términos y
definiciones que ayudara al actual y futuro personal que labora en la empresa a entender más sobre el
mantenimiento.
Mantenimiento
Se define como la disciplina cuya finalidad consiste en
mantener las maquinarias y el equipo en un estado de
operación, lo que incluya servicio, pruebas, inspecciones,
ajustes, reemplazo, reinstalación, calibración, reparación
y reconstrucción. Principalmente se basa en el desarrollo
de concepción, criterios y técnicas requeridas para el
mantenimiento, proporcionando una guía de políticas o
criterios para la toma de decisiones en la administración y
aplicación de programas de mantenimiento.
Mantenibilidad
Es la propiedad de un sistema que representa la cantidad de esfuerzo
requerida para conservar su funcionamiento normal o para restituirlo una
vez se ha presentado un evento de falla. Se dirá que un sistema es
Altamente mantenible cuando el esfuerzo asociado a la restitución sea
bajo.
Mantenimiento Correctivo
Comprende el mantenimiento que se lleva con el fin de corregir los defectos que se han presentado en el equipo.
Se clasifica en:
Planificado: Se sabe con antelación qué es lo que debe hacerse, de modo que cuando se pare el equipo para
efectuar la reparación, se disponga del personal, repuesto y documentos técnicos necesarios para realizarla
correctamente.
No Planificado: Es el mantenimiento de emergencia. Debe efectuarse con urgencia ya sea por una avería
imprevista a reparar lo más pronto posible o por una condición imperativa que hay que satisfacer (problemas de
seguridad, contaminación, de aplicación de normas legales, etc.).
Mantenimiento Predictivo
Está basado en la inspección para determinar el estado y operatividad de
los equipos, mediante el conocimiento de valores de variables que ayudan
a descubrir el estado de operatividad; esto se realiza en intervalos
regulares para prevenir las fallas o evitar las consecuencias de la misma.
Mantenimiento Preventivo
Se realiza con el fin de prevenir la ocurrencia de fallas, y mantener en un nivel determinado a los equipos, se
conoce como mantenimiento preventivo directo o periódico, por cuanto sus actividades están controladas por
el tiempo; se basa en la confiabilidad de los equipos.
Fallas
Es cuando el equipo deja de brindarnos el servicio que debía darnos o cuando aparecen efectos indeseables,
según las especificaciones de diseño con las que fue construido o instalado el bien en cuestión.
Manuales
Son guías de instrucciones que sirve para el uso de un dispositivo, la
corrección de problemas o el establecimiento de procedimientos de
trabajo tienen enorme relevancia a la hora de transmitir información que
sirva a las personas a desenvolverse en una situación determinada.
Manual de Mantenimiento
Describe las normas, la organización y los procedimientos que se utilizan en una empresa para efectuar la
función de mantenimiento. Dicho manual eleva el papel del mantenimiento a un lugar muy importante de la
organización, cuando los procesos se encuentran ordenados y son llevados a cabo de una manera satisfactoria.
Está compuesto por los procesos básicos de la administración : planeación, organización, ejecución y control.
Donde en cada una de las etapas se describen los procedimientos y las operaciones necesarias para administrar
el proceso de mantenimiento de una forma amplia.
Objetivos de los Manuales
Los manuales de mantenimiento tienen por objetivo desarrollar tareas de
mantenimiento en forma segura y eficiente contemplando dentro de su
estructura los principios de funcionamiento de la máquina o equipos, su
ubicación en el proceso, las tareas o procedimientos asociados al
mantenimiento preventivo, predictivo y correctivo, incluyendo el análisis
de riesgos e impacto ambiental, así como la investigación de averías, lista
de partes y repuestos También proveer información lo suficientemente
técnica y lo más didáctica posible en el momento oportuno, permitiendo
operar la planta de acuerdo a procedimientos establecidos, a políticas y
normas de seguridad y medio ambiente.
Ventajas de los Manuales de Mantenimiento
- Maximizan la disponibilidad de maquinarias y equipos
para la producción de manera que siempre estén aptos y
en condición de operación inmediata.
- Logran, con el mínimo costo posible, el mayor tiempo de
servicio de las instalaciones y maquinarias productivas.
- Preservan el valor de las instalaciones, optimizando su
uso y minimizando el deterioro y, en consecuencia, su
depreciación.
Motores Eléctricos
Es la propiedad de un sistema que representa la cantidad
de esfuerzo requerida para conservar su funcionamiento
normal o para restituirlo una vez se ha presentado un
evento de falla. Se dirá que un sistema es Altamente
mantenible cuando el esfuerzo asociado a la restitución
sea bajo.
Funcionamiento
Se basa en las fuerzas de atracción y repulsión establecidas entre un imán y un hilo (bobina), por donde circula
una corriente eléctrica. Sólo se necesita una bobina (espiras con un principio y un final), un imán y una pila, para
hacer pasar la corriente eléctrica por las espiras y poder construir un motor eléctrico.
Tipos de motores eléctricos
1. Los motores de corriente alterna, se usan mucho en la industria, sobretodo, el motor trifásico asíncrono. Está
formado por un rotor, que puede ser de dos tipos: de jaula de ardilla o bobinado; y un estator, en el que se
encuentran las bobinas inductoras. Estas bobinas son trifásicas y están desfasadas entre sí 120º en el espacio.
Según el Teorema de Ferraris, cuando por estas bobinas circula un sistema de corrientes trifásicas equilibradas,
cuyo desfase en el tiempo estambién de 120º, se induce un campo magnético giratorio que envuelve al rotor.
2. Los motores de corriente continua, El principio de funcionamiento se basa en la repulsión que ejercen los
polos magnéticos de un imán permanente cuando, de acuerdo con la Ley de Lorentz, interactúan con los polos
magnéticos de un electroimán que se encuentra montado en un eje. Este electroimán se denomina “rotor” y su
eje le permite girar libremente entre los polos magnéticos norte y sur del imán permanente situado dentro de la
carcasa o cuerpo del motor. Cuando la corriente eléctrica circula por la bobina de este electroimán giratorio, el
campo electromagnético que se genera interactúa con el campo magnético del imán permanente. Si los polos
del imán permanente y del electroimán giratorio coinciden, se produce un rechazo y un torque magnético o par
de fuerza que provoca que el rotor rompa la inercia y comience a girar sobre su eje en el mismo sentido de las
manecillas del reloj en unos casos, o en sentido contrario, de acuerdo con la forma que se encuentre conectada
al circuito la pila o la batería.
3. Los motores universales, es un motor capaz de trabajar tanto en corriente continua DC como en corriente
alterna AC, su aplicación principal es para herramientas portátiles debido a su bajo coste, su reducido tamaño, su
poco peso y que pueden trabajar en corriente alterna (AC 50 Hz), las ventajas de este motor son grandes pares de
arranque y elevadas velocidades de rotación cuando se alimentan con excitación en serie (características
semejantes al motor de continua con excitación en serie sus desventajas es q necesitan mantenimiento (cambio de
escobillas) aunque en aplicaciones domesticas no se suele llevar a cabo este mantenimiento, se dimensionan las
escobillas hasta el fin de la vida del electrodoméstico.
Partes y funciones principales de los Motores Eléctricos Trifásicos
Un motor eléctrico está constituido por un circuito magnético y dos eléctricos, uno colocado en la parte fija
(estator) y otro en la parte móvil (rotor), el circuito magnético de los motores eléctricos de corriente alterna
está formado por chapas magnéticas apiladas y aisladas entre sí para eliminar el magnetismo remanente
donde el circuito magnético está formado por chapas apiladas en forma de cilindro en el rotor y en forma de
anillo en el estator.
El cilindro se introduce en el interior del anillo y, para que pueda girar libremente, hay que dotarlo de un
entrehierro constante, el anillo se dota de ranuras en su parte interior para colocar el bobinado inductor y se
envuelve exteriormente por una pieza metálica con soporte llamada carcasa adosando el cilindro al eje del
motor y puede estar ranurado en su superficie para colocar el bobinado inducido (motores de rotor bobinado)
o bien se le incorporan conductores de gran sección soldados a anillos del mismo material en los extremos del
cilindro (motores de rotor en cortocircuito) similar a una jaula de ardilla, de ahí que reciban el nombre de rotor
de jaula de ardilla.
El eje se apoya en unos rodamientos
de acero para evitar rozamientos y se
saca al exterior para transmitir el
movimiento, y lleva acoplado un
ventilador para refrigeración. Los
extremos de los bobinados se sacan
al exterior y se conectan a la placa de
bornes.

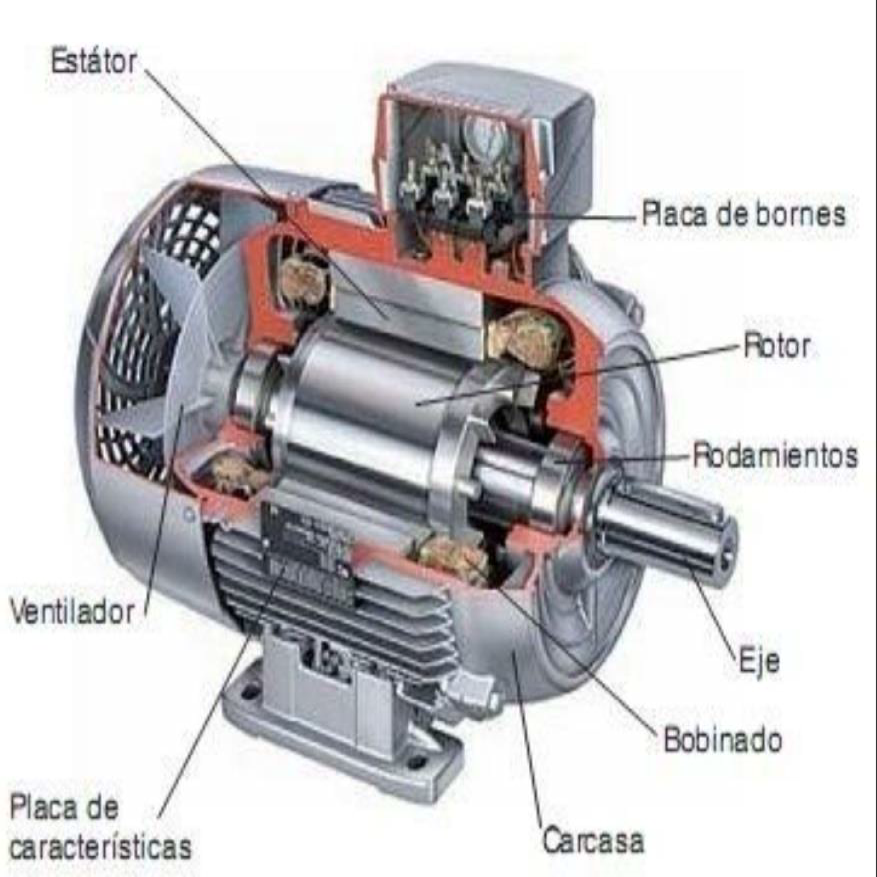

Partes de un Motor Eléctrico
Placa de los Motores Electricos Trifasicos
Cada motor debe contar con una placa de datos, facilmente visible y firmemente sujeta al motor con
remaches del mismo material de la placa. Las placas deben ser de acerpo inoxidable, la pintura del motor no
debe cubrir la placa de datos.

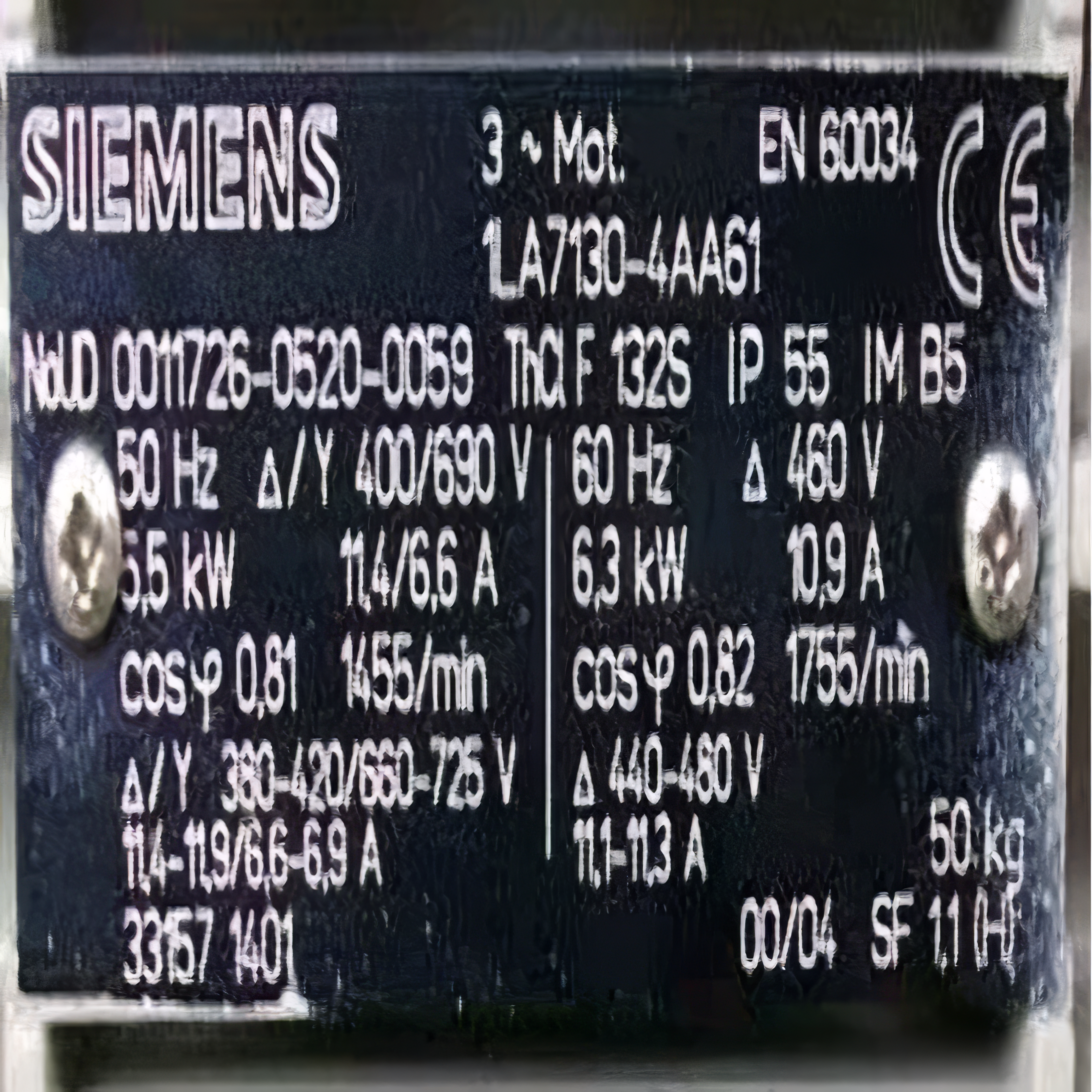

Placa de Motores Eléctricos Trifásicos
Manual Técnico de
Mantenimiento y
Reparación para Motores
Eléctricos Trifásicos de la
empresa Electrotécnica
Halley de Guarenas C.A,
El diseño de un manual técnico del proceso para el mantenimiento y reparación de motores eléctricos trifásicos
ha sido empleado con el fin de llevar un control dentro del proceso desde la recepción del motor hasta la entrega
a los clientes y así obtener la alta confiabilidad manteniendo los estándares de calidad que establece la norma
ISO 9001-2000.
Requisitos de la norma ISO 9000
A continuación se describen los aspectos más importantes:
Numeral 52 enfoque del cliente “La alta dirección debe asegurarse de que los requisitos del cliente determinan
y se cumplen con el propósito de aumentar la satisfacción del cliente “.
Numeral 7.2.1 determinación de los requisitos relacionados con el producto “la organización debe determinar
los requisitos especificados por el cliente”.
Numeral 7.5.1 control de la producción y de la prestación del servicio “la organización debe planificar y llevar a
cabo la producción y prestación de servicio bajo condiciones controladas. Las condiciones controladas deben
incluir, cuando sea aplicable: la disponibilidad de las instrucciones de trabajo cuando sea necesario”.
Presentación de la información del manual técnico
Para la elaboración del manual técnico se muestra la ruta de orden de trabajo en 10 actividades principales que
describen todas las etapas por las que pasa el motor eléctrico durante el proceso de mantenimiento y
reparación. Estas actividades son las siguientes:
1. Recepcion del equipo. Se tiene en cuenta los aspectos a considerarpara recibir un equipo como: verificación
de existencia de partes y su estado, observaciones y diagnostico preliminar del cliente.

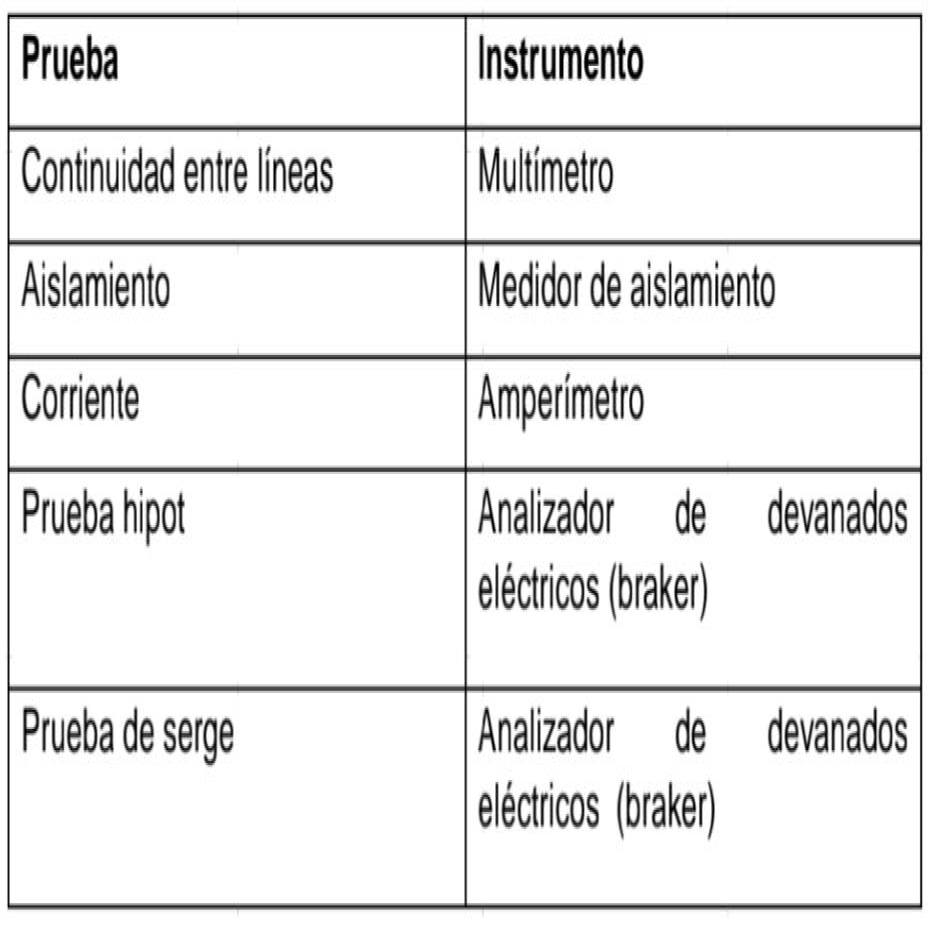

2. Determinación del estado del motor. Para determinar el estado del motor es indispensable el desmontaje
parcial del motor, hacer una inspección visual y realizar las pruebas: resistencia de aislamiento.
3. Aprobación del cliente. Los criterios para obtener la aprobación del cliente son de tipo comercial, los cuales
se incluyen en esta actividad mediante el manejo de formatos y fichas técnicas, que permitan indicar al
cliente el estado del equipo, la introversión requerida y el costo de los servicios.
4. Mantenimiento y reparación mecánica. La intervención mecánica al equipo se determina mediante
actividades de inspección y medición. Las mediciones realizadas a diferentes partes deben ser comparadas a
los valores de la norma la cual muestra en tablas de referencias tales como: tolerancia y ajuste del eje (en
toda su longitud y especialmente en los rodamientos) tolerancia de alojamiento de los rodamientos,
tolerancias de chaveteros, montajes de rodamientos, lubricación, concentricidad de las partes, entre otros.

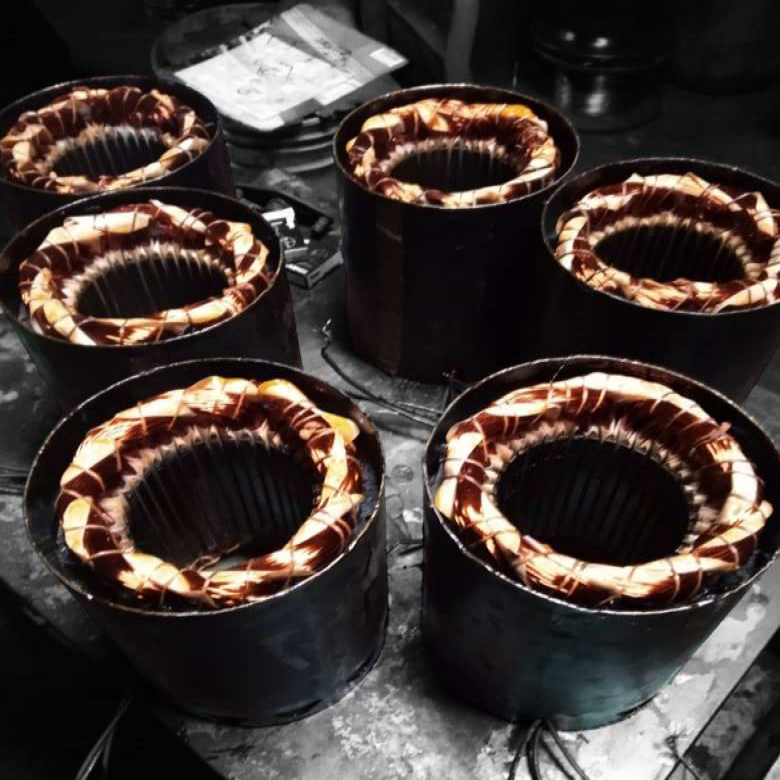

5. Mantenimiento y reparación eléctrica. Las normas técnicas afirman que los bobinados de motores eléctricos
trifásicos deben conservarse tal como el equipo original, así mismo como los materiales utilizados, alambre
conductor, material aislante, cable de línea de alimentación, tubo flexible, cordel de amarre, terminales deben
ser reemplazados por los que contienen el motor original. (Manual motores WEG)
6. Barnizado. La norma ANSI/ EASA AR 100-2001 afirma que el bobinado debe ser curado usando un material
con buenas propiedades técnicas, teniendo en cuentas las condiciones de operación del equipo. el método de
aplicación depende del material seleccionado.
7. Armado del motor. el montaje debe realizarse una vez se hallan reparado las partes y verificado las
condiciones de concentricidad para garantizar el eje geométrico del equipo y evitar probados por vibraciones.
8. Pruebas finales. Las pruebas que se realizan para verificar la conformidad del equipo una vez reparado y
armado están descritas en las normas IEEE 43-2000 (guía de instalación de motores eléctricos) estas pruebas son
las mismas realizadas para determinar el estado del motor antes de iniciar la reparación.

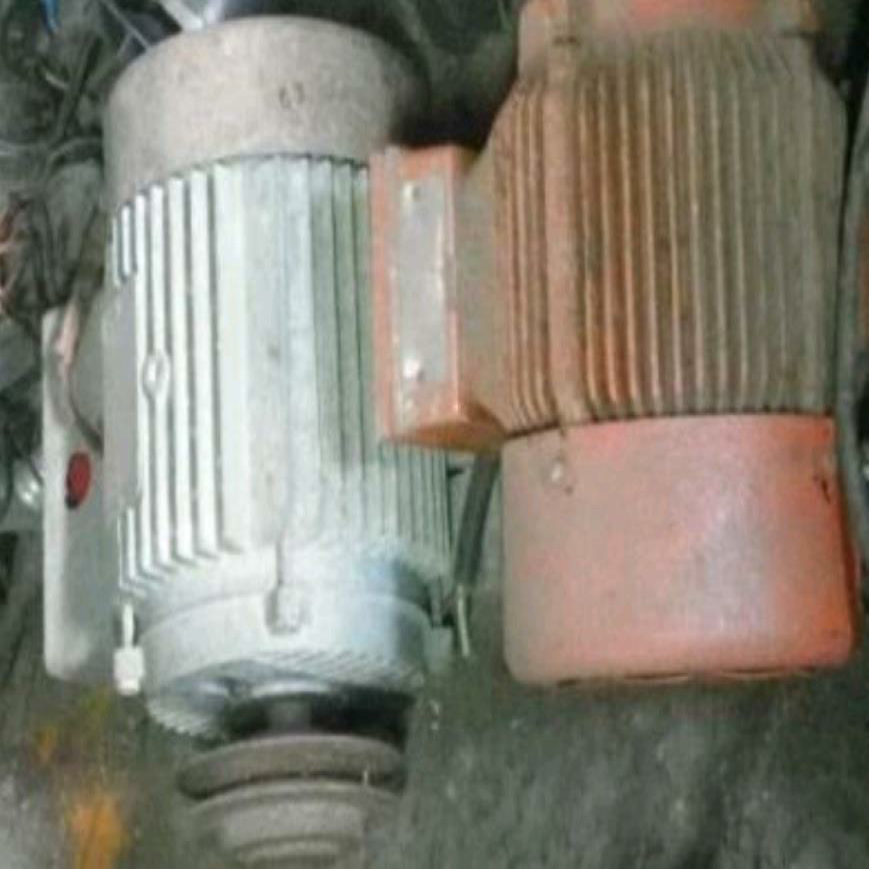

9. Pintura. Antes de hacer la aplicación de la pintura la superficie debe ser preparada para garantizar la
durabilidad de la pintura y protección de la superficie del equipo contra agentes externos. La norma SSPC SP
Surface preparation specifications (SP1, SP2) contienen especificaciones para hacer una correcta preparación de
superficie y aplicación de pintura.
10. Entrega del producto terminado. La entrega del equipo debe ser realizada de acuerdo al formato diseñado
para tal fin, en donde están contemplados los últimos chequeos que deben realizarse para verificar el buen
estado del equipo y hacer entrega de un producto conforme al cliente.
El manual técnico diseñado permite realizar el proceso mantenimiento y reparación de motores eléctricos
trifásicos, basados en los criterios técnicos adecuados y cumplimiento de los requisitos del cliente. De esta
manera se pueden hacer entrega de un equipo en óptimas condiciones de funcionamiento.

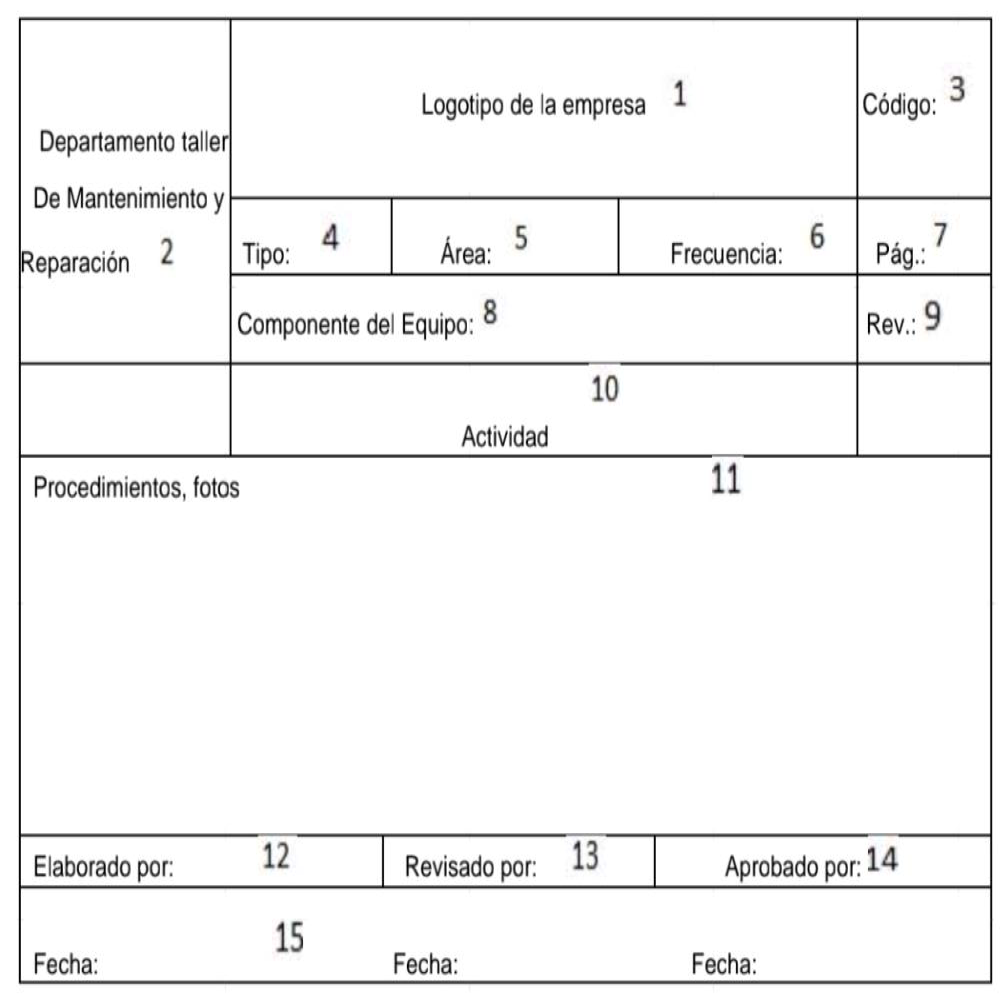

Formato de presentación de actividades en el manual técnico de Mantenimiento y reparación de
motores eléctricos trifásicos
Encabezado
Logo de la empresa (1): en este aspecto se coloca la imagen o logo representativo de la empresa.
Departamento que emite el documento (2): en este aspecto se coloca el nombre del departamento que elabora
las instrucciones.
Código (3): en este aspecto se ubica los dígitos con el cual cuenta a instrucción de mantenimiento para lograr su
identificación para lograr su identificación.
Tipo (4): en este aspecto se indica el tipo de mantenimiento ya sea mecánico, eléctrico o neumático
Área (5): se coloca el departamento donde se encuentra ubicado.
Frecuencia (6): se coloca el tiempo estimado necesario para realizar el mantenimiento.
Página (7): se coloca la enumeración de la página de acuerdo a la cantidad de páginas establecidas para la
instrucción.
Componente del equipo (8): en este aspecto se coloca el nombre del equipo
Revisión (9): se coloca la cantidad de veces que ha sido revisado las instrucciones.
Cuerpo del documento
Actividad (10)
Procedimientos y fotos (11)
Pie de página
Elaborado por, firma (12)
Revisado por, firma (13)
Aprobado por, firma (14)
Fecha (15)
Hoja de Instrucciones de Mantenimiento y Reparacion
Ruta de Orden de Trabajo
Electrotécnica Halley de
Guarenas C.A,
Recepción del equipo
El cliente solicita el servicio de reparación o mantenimiento, para lo cual establece comunicación con el
coordinador del taller. La empresa recibe el equipo o recoge en las instalaciones del cliente si es necesario. El
equipo es codificado en los formatos respectivos además se registran todas las observaciones y comentarios
realizados por el cliente.
Análisis y diagnostico
El personal encargado hace una primera inspección del equipo con el fin de identificar las fallas y sus posibles
causas. Para verificar su estado se realizan unas pruebas eléctricas y se registran los hallazgos, con base a la
información obtenida se determinan los trabajos a realizar para lograr un óptimo funcionamiento del equipo.
Mantenimiento y Reparación
Se efectúan los trabajos requeridos para que el equipo opere correctamente.
Pruebas
Una vez reparado el equipo. Este es sometido a diferentes pruebas para verificar su conformidad. Los equipos
utilizados para estas pruebas eléctricas deben estar calibrados según las especificaciones del fabricante.
Pruebas Eléctricas
Pintura
Los equipos son sometidos a un proceso de pintura, de acuerdo a las especificaciones del cliente y medio de
exposición. Posteriormente son llevados a un horno para que el secado se produzca de manera controlada.
Equipos en zona de pintura
Entrega de Equipos
Después de verificar el funcionamiento de los equipos, estos ya están listo para su respectiva entrega al cliente.
El cliente exige el reporte de la intervención realizada, por esta razón se entregan los resultados de las pruebas
realizadas en formatos establecidos. Los motores son almacenados en la zona de producto terminado, hasta que
sean entregados a los clientes.
Este Proyecto esta elaborado por Kelly Capote con el fin de optar el titulo de Ingenieria Industrial en la
Universidad Nacional Experimental Politecnica Antonio Jose de Sucre, nucleo Guarenas.
REFERENCIAS
Gestión de mantenimiento Francis Boucly AENOR (1988)
• Teorías y prácticas del mantenimiento industrial. F. Monchy Masson, S.A Barcelona (1999) • Motores SIEMENS
• ISO Organización de Estandarización Internacional
• ISO 286, system of limits and fits.
• ISO 10896-1, Mechanical vibration. Evaluation of machine vibration by measurements on non-rotating parts.
• ISO 9001-2000, Sistema de gestión de calidad. Requisitos.
• IEEE. Institute of electrical and electronics engineers
• IEEE 432-1992, Guide for insulation maintenance for rotating electrical machinery. • Catalago de Motores WEG
• Prácticas de lubricación R. Benito Vidal (Editor- Autor) Barcelona (1991)
